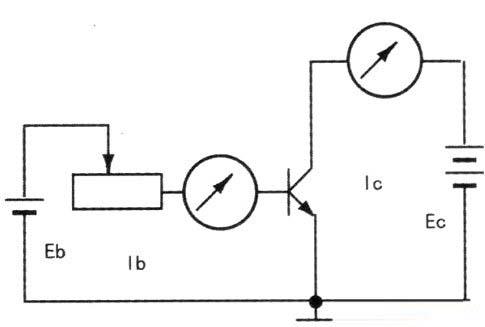

下圖是三極管電流放大原理圖，圖中有兩個電流回路Ib和IC。實驗中當我們把Ib回路斷路即Ib=0，此時雖然lc回路沒有改動，但I(xiàn)c回路的電流立即為O（我們可以認為c、e間電阻變大）。當我們接通Ib回路并讓Ib回路的電流有一個較小的增加時，Ic回路的電流將有較大幅度的增長（說明c、e間電阻變?。?，Ib對lc（也可以認為是c、e間的電阻）有明顯的控制作用，這就是電流放大的實質。
下圖為晶體管等效開關示意圖，當基極與發射極之間的電壓Ube大于或等于0.7V(對硅管而言)時，集電極和發射極之間表現的電阻極小，相當開關閉合接通。當基極與發射極之間的電壓Ube小于0.7V（對硅管而言）時，集電極和發射極之間表現的電阻極大，相當開關斷路。這就是晶體管的開關原理。
下圖是晶體管放大等效示意圖。當晶體管Ube輸入一個變化的電壓，比如在0.5~0.7V變化時，將引起Ib的變化使晶體管C、E間的電阻相當于圖7右側的電位器滑動端上移，使C、E電阻變小，電流隨之增大。這個等效電路可以幫助理解放大原理。
