定時開關在人們生活中扮演著重要的角色，給人們的生活帶來了很大的方便。早在我國的古代采用滴水方式計時，當水滴到一定量時就引發機關報時。隨著電子信息的快速發展，如今的電視機，電風扇等電器產品都附帶了定時器，但是電子產品附帶的定時器只適用于該用電器，并不能擴展使用到其他用電器上。

本文介紹了一種以STC89C52單片機、DS1302,1602液晶顯示為核心，具備調節時間，設置開啟時間與關閉時間的定時開關，其目的在于控制主電源，從而適用于能瞬間斷電的一切電子產品，不僅能在規定的時間準時斷開同時能在設定的時間內準時開啟，給人們日常生活帶來了極大的方便，如能通過應用此定時開關在上班期間定時煮飯，手機充電在適當時間將電源斷開。

1.系統設計方案

以STC89C52單片機為核心，通過DS1302 時鐘芯片進行時間控制，使用1×4鍵盤作為數據輸入方式，驅動1602顯示器提示程序運行過程和開鎖的步驟。系統結構如圖1所示。

圖1 系統結構圖

2.系統設計

2.1系統硬件組成

使用的元器件有：核心芯片STC89C52、時鐘芯DS1302、液晶顯示1602、繼電器、蜂鳴器、1×4鍵盤、發光二極管和三極管。

2.2系統軟件設計

本文采用單片機的C 語言編寫程序對整個系統的硬件進行管控，實現了對DS1302的控制，1602的顯示，時間管控。其中時間管控包括：系統時間以及開啟與關閉時間的設定，系統時間與開啟或關閉時間相同時繼電器、蜂鳴器和指示燈工作狀態的管控。系統程序流程如圖2所示。

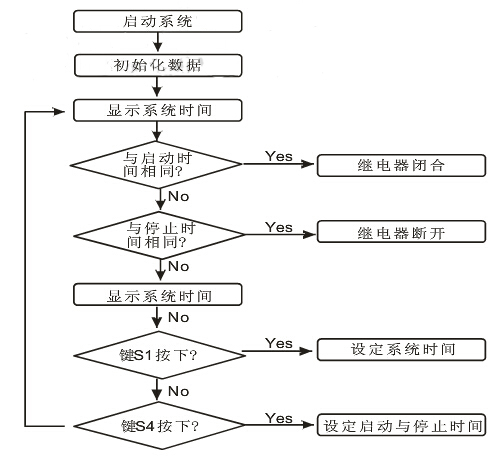

圖2 系統程序流程圖

(1)DS1302的控制

DS1302 的RST,SCLK 和I/O 分別與單片機的P2.0,P2.1和P2.2相連。單片機與DS1302 進行數據交換時，首先要將RST 變為高電位，也就是單片機P2.0 必須為邏輯1.在RST 保持為高電位時，SCLK 時鐘由低電位變為高電位的上升沿時，數據被寫入DS1302中，數據從最低位通過I/O開始寫入。在RST保持高電位，SCLK時鐘由高電位變為低電位的下降沿時，從DS1302讀取數據，數據也是從DS1302的最低位通過I/O讀取。

DS1302讀取數據子程序：

(2)1602的顯示

通過單片機指令控制1602 光標是否閃爍，是否清除原來數據以及顯示的具體位置，并不停地對數據顯示進行刷新，從而顯示了準確的時間，并為系統提供了智能的人機對話模式。

(3)時間的管控

當系統啟動時，STC89C52單片機立即從DS1302時鐘芯片獲取時間，并通過鍵盤和1602 顯示器配合完成對當系統時間、啟動時間和關閉時間的設定。當系統時間與啟動時間相同，從而控制繼電器閉合，直到系統時間與關閉時間相同時斷開。

3.系統仿真

本文采用具有強大的EDA 仿真功能的Protues軟件進行仿真，仿真圖如圖3所示。

圖3 系統仿真圖

3.1系統介紹

系統仿真圖中的STC89C52 為真個系統的控制核心，將其編寫的程序以二進制的形式燒入后，它將按照編寫的指令運行。通過P2.0,P2.1 和P2.2 與右上方的DS1302時鐘芯片的聯系在一起，從而控制DS1302的執行方式。在STC89C52的控制下，1602液晶顯示器能顯示當前時間，提示用戶修改時間;左下方的繼電器能在設定的開啟時間閉合，在設定的關閉時間斷開;中間的藍色信號燈在繼電器閉合是點亮;四個獨立鍵盤在1602 液晶顯示器配合下完成系統時間、開啟時間和關閉時間的設置;右下方整個模塊為系統提示模塊，當系統時間與設定的開啟或者關閉時間相同時，D1將閃爍3 次同時蜂鳴器響3 聲;D2 用于模擬用電器，當繼電器閉合時，將會被點亮。

3.2系統時間的設置

當電源開啟時，1602將顯示系統初始化時間，按下FUC鍵后，時間停止走動并且顯示秒的數字將會閃爍，此時可以通過ADD 和SUB 鍵調節。其中每按下一次ADD 鍵數字將加1,每按下SUB 鍵數字將減1.調節完秒后，再次按下FUC 鍵，閃爍的光標將轉移到分鐘位置，同樣通過調節ADD 和SUB 鍵盤調節當前的時間。

同樣的原理調節小時與日期。當調節星期時候，按下ADD和SUB將按照星期的英文縮寫變化顯示。調節完星期后在此按下FUN鍵后，閃爍光標將消除，同時時間開始在調節完畢的基礎上開始運行。

3.3開啟與關閉時間的設置

在1602 顯示器正常顯示時間的期間，按下CHOOSE 鍵一次，液晶顯示器顯示當前設置的開啟時間，如圖4所示。按下FUC鍵后，光標在秒位閃爍，同樣通過ADD 和SUB 鍵進行調節。再次按下CHOOSE 鍵后，液晶顯示器顯示當前關閉時間。同樣按下FUC 鍵配合ADD與SUB鍵調節關閉時間。再次按下CHOOSE鍵，顯示器回到系統時間顯示界面。當系統時間與設定的啟動時間相同時，繼電器閉合，蜂鳴器響3聲，D1閃爍3次，信號燈變藍，同時D2被點亮。直到系統時間與設定的關閉時間相同，蜂鳴器再次響3聲，D1閃爍3次，信號燈和D2都熄滅。

圖4 液晶顯示

結語

通過Protues 的仿真，直觀展示了系統的運行界面，證明了此設計方案的可行性。該定時器具備以下幾個特點：采用C 語言編寫程序，與匯編語言相比便于修改和增減功能;所采用的芯片STC89C52 單片機、1602 液晶顯示器，DS1302 時鐘芯片功耗低、可靠性高;與機械定時器相比不僅消除了噪聲，更加準確，且使用壽命要長;采用Protues仿真，方便直觀。
