AO3407場效應管,AO3407參數,AO3407中文資料引腳圖
AO3407場效應管參數,AO3407規格書,AO3407引腳圖,AO3407中文資料pdf代替
AO3407場效應管參數,AO3407規格書,AO3407引腳圖,AO3407中文資料pdf代替
AO3407 SOT-23封裝參數：點擊查看
AO3407場效應管參數具體如下：
極性：PNP
封裝類型：SOT-23
漏源電壓(Vdss)：-30V
連續漏極電流(Id)：-4.5A
功率(Pd)：1.4W
柵源電壓Vgs：±20V
導通電阻(RDS(on)@Vgs,Id)：44mΩ@-10V,-4.1A
閾值電壓(Vgs(th)@Id)：-1~-2.5V@250uA
柵極電荷(Qg@Vgs)：6.8nC@-10V
輸入電容(Ciss@Vds)：530pF@-15V
工作溫度：-55℃~+150℃
安裝類型：表面貼裝
這些參數使得AO3407在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
AO3407場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO3407廣泛應用于以下領域：
電源管理系統：AO3407能夠有效地控制開關電源里的電流，進行動能的高效變換。它在給予穩定電源的同時，功耗低，主要適用于電子設備，尤其是在移動終端和無線通訊中。
電機驅動控制：AO3407在電機驅動控制方面發揮了出色的功效。為了用于電機控制回路，AO3407能夠?qū)崿F(xiàn)電機的起停、速度調整等業務。其高漏源電壓和低導電阻確保了電機系統的有效性和穩定性。
三、SOT-23封裝特點
AO3407采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
封裝類型：SOT-23
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO3407非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。

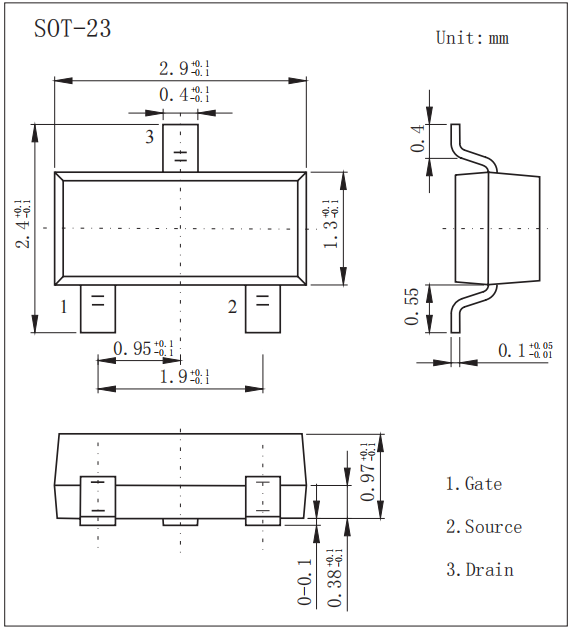

AO3407場效應管/SOT-23封裝尺寸：
AO3407場效應管SOT-23-3L封裝尺寸
