AO4407場效應管參數,AO4407引腳圖,AO4407中文資料PDF代換
AO4407場效應管,MOS管AO4407參數資料,AO4407引腳圖,AO4407中文資料規格書PDF代換
AO4407場效應管,MOS管AO4407參數資料,AO4407引腳圖,AO4407中文資料規格書PDF代換

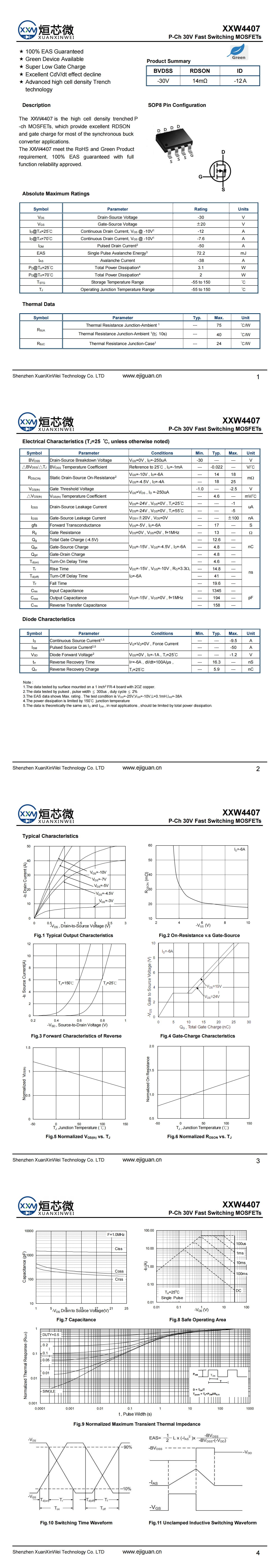

AO4407 SOP-8封裝參數：點擊查看
AO4407場效應管參數具體如下：
封裝類型：SOP-8
極性：P溝道
極性：P溝道
漏極電流：-12A
功率耗散：3.1W
反向傳輸電容Crss：158pF
柵極源極擊穿電壓：±20V
擊穿電壓：-20V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=-6A,VGS=-10V：Typ 14mΩ Max 18mΩ
導通電阻ID=-4A,VGS=-4.5V：Typ 18mΩ Max 25mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO4407場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO4407廣泛應用于以下領域：
1.電源系統：在開關電源、充電器、逆變器等應用中，可以作為主開關管，提高電源轉換效率，降低功耗。
2.電機驅動：在工業電機、家用電器等應用中，可以作為電機驅動電路的功率器件，提高電機驅動效率，降低電機運行噪音。
3.LED照明：在高功率LED照明系統中，可以作為L(zhǎng)ED驅動電路的功率器件，提高照明效率，降低能耗。
4.其他應用：還可以應用于太陽能系統、風力發電系統、無線充電等領域。
三、SOP-8封裝特點
AO4407采用SOP-8封裝，這是一種小外形封裝，具有以下特點：
1.緊湊型設計：占地面積小，便于PCB設計和安裝。
2.高可靠性：采用塑料封裝，具有良好的抗震性能和耐濕性。
3.低成本：比其他封裝方式成本更低，適用于大批量生產。
4.性能優良，可靠性高：SOP減少了各功能部件之間的連接，使得由于連接之間的各種損耗、干擾降低到最小。
AO4407場效應管 SOP-8封裝尺寸：
